Opis

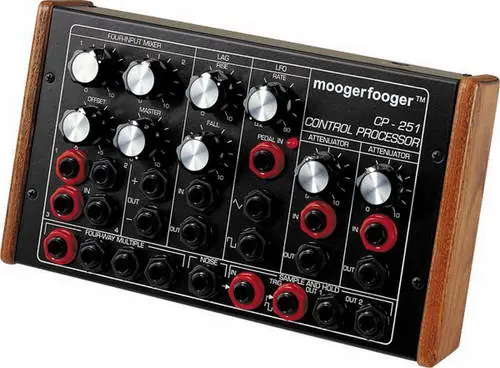

Moog CP-251 Control Processor
A oto dopełnienie systemu Moogerfooger, syntezatora Minimoog Voyager lub każdego innego systemu lub instrumentu z kontrolą napięciową [CV]. Dzięki procesorowi CP-251 będziesz mógł zbudować system modularny na wzór klasycznych systemów Mooga.
W każdym syntezatorze modularnym mamy do czynienia z dwoma rodzajami sygnałów: sygnały audio i sygnały kontrolne. Sygnały audio biegną przez całą ścieżkę sygnałową, przez kolejne moduły syntezatora, podlegają kształtowaniu aż po efekt, który słyszymy na wyjściu. Sygnały kontrolne z kolei służą do przesyłania komend pomiędzy modułami, co można porównać do niewidzialnych rąk poruszających najróżniejszymi elementami kontrolnymi syntezatora i jego modułów.
I właśnie tymi sygnałami zajmuje się CP-251. Na jego wyjściach otrzymujemy fale generatora wolnych przebiegów [LFO], generator szumu, generator typu Sample-and-Hold, dwa tłumiki, procesor opóźnień, mikser sygnałów napięciowych CV i czterokanałowy multiplikator. Dzięki temu użytkownik może modyfikować, miksować i rozdzielać sygnały napięciowe, co pozwala na wielorakie sterowanie systemami modularnymi w celu uzyskania najróżniejszych brzmień i efektów, z których słyną syntezatory modularne.
- Mikser z czterema wejściamipozwala na miksowanie sygnałów kontrolnych w celu uzyskania wielowymiarowych efektów,
- Procesor Opóźnieńprzekształca sygnał kontrolny poprzez spowalnianie nagłych zmian, co umożliwia uzyskiwanie miękkich przejść,
- Generator wolnych przebiegów [LFO]produkuje przebiegi napięciowe o częstotliwości od 1 do 50 Hz. Umożliwia uzyskanie efektów typu vibrato, tremolo, syrena alarmowa itd.,
- Dwa tłumikipozwalają na redukowanie poziomu sygnałów napięciowych CV w celu zmiany wartości efektów,
- Multiplikatorypozwalają wysłać jeden sygnał sterujący do maksimum trzech różnych modułów / urządzeń,
- Generator szumuprodukuje czysty szum, który może sterować innymi modułami bądź być źródłem sygnału audio,
- Sample and Holdmoduł produkujący schodkowy sygnał napięciowy z częstotliwością pracy generatora LFO. Klasyczny efekt stosowany od dziesięcioleci. Moduł ten posiada też drugie wyjście, na którym pojawia się wygładzony przebieg sygnału, gdzie przejścia pomiędzy kolejnymi schodkami są płynniejsze.
Sterowanie napięciowe [Control VoltageCV]o co tu chodzi?
Muzyka elektroniczna posługuje się pewnymi tajemniczymi pojęciami, wśród których jednym z najważniejszych jest sterowanie napięciem [ang. Control Voltage, w skrócie CV]. Sterowanie to polega na przesyłaniu sygnałów elektrycznych o zmiennym napięciu, a kierowane one mogą być do różnych modułów, takich jak oscylatory sterowane napięciowo [ang. Voltage Controlled Oscillator, w skrócie VCO], wzmacniaczy [Voltage Controlled AmplifierVCA], czy filtrów [Voltage Controlled FilterVCF]. Dla ułatwienia można sobie wyobrazić, że te napięcia są rodzajem elektrycznego nacisku, który umożliwia wpływanie na niektóre parametry sterowanych modułów. Jeśli zaaplikujesz oscylatorowi różne napięcia, wysokość dźwięku generowana przez niego będzie ulegać zmianie, czyli wpłyniesz na generowanie różnych nut. Jeśli napięcie zostanie dołączone do filtra dolnoprzepustowego, będziesz mógł sterować częstotliwością odcięcia, czyli decydować jakie częstotliwości będą przepuszczane, a jakie nie. Tak samo głośnośćjeśli wzmacniacz [VCA] otrzyma wyższe napięcie sterujące, dźwięk będzie głośniejszy. Zresztą sam sygnał audio, to też nic innego jak napięcie elektryczne, które zmienia się z dużą częstotliwością.
Sterowanie napięciowe to sygnał analogowy. A jaka jest główna różnica pomiędzy sygnałem analogowym a cyfrowym? Sygnał analogowy podlega płynnym zmianom, a sygnał cyfrowy zmienia się skokowo w tempie określonych kroków. W systemie analogowym zmiany napięcia można porównać do zmian ciśnienia powietrza w instrumencie dętym, które wpływają na różne cechy wydobywanego dźwięku. Systemy cyfrowe zaś używają mikroprocesorów do zapisu, odczytu i manipulowania informacją o dźwięku, a wszystko zapisane jest w postaci liczb, które są swego rodzaju stop-klatkamiczyli chwilowymi stanami dźwięku mierzonymi i odtwarzanymi wiele tysięcy razy na sekundę.
Różne instrument i efekty w różny sposób reagują na sygnały CV, w czym odróżniają się od sterowania cyfrowego w standardzie MIDI, gdzie wszystko jest ściśle zdefiniowane i wszędzie działa tak samo. Można pomyśleć, że CV jest rozwiązaniem gorszym, ale w świecie analogowym taka niedokładność może stanowić zaletę, gdyż otwiera pole do eksperymentowania i odkrywania nowych brzmień. Łącząc ze sobą wiele różnych urządzeń, modułów, kostek Moogerfooger itd. zwiększasz swoje możliwości i możesz natrafić na niespotykane wcześniej kombinacje połączeń. Nawet procesory typu MF-101 [filtr] czy MF-102 [modulator pierścieniowy] mogą w pewnych przypadkach służyć jako źródło dźwiękui syntezator modularny gotowy 😉
Spójrzmy na dwa podstawowe typy modułów w systemie modularnym: źródła [czyli sygnały wysyłane] oraz miejsca przeznaczenia [czyli sygnały odbierane]. Efekty z serii Moogerfooger mogą być jednym i drugim i mogą dostarczyć mnóstwo świetnej zabawy.
Urządzenia wysyłające sygnały napięciowe mogą mieć najróżniejsze konstrukcje. Przed wprowadzeniem standardu MIDI klawiatury syntezatorów skonstruowane były w taki sposób, że wysyłały sygnały napięciowe o wielkości uzależnionej od wciśniętego klawisza, co w odpowiedni sposób sterowało oscylatorami VCO. Tak samo działały pierwsze analogowe sekwencery krokowekażdy kolejny krok polegał na wysyłaniu napięcia o odpowiedniej wielkości.
Dwa najbardziej kreatywne moduły w systemie analogowym to generatory obwiedni [Envelope GeneratorsEG] i generatory wolnych przebiegów [Low Frequency OscillatorsLFO]. Generatory EG wysyłają napięcie zmieniające się w czasie, co może wpływać na głośność sygnału lub jego barwę [przy sterowaniu filtrem], mogą też sterować samym oscylatorem, co wpłynie na wysokość dźwiękui już mamy dźwięk syreny. Generator LFO może sterować generatorem EG i mamy wtedy tremolo [cykliczne zwiększanie i zmniejszanie głośności] lub oscylatorem VCO i mamy vibrato [cykliczne zmiany częstotliwości, zupełnie jak ruch palca na gryfie instrumentu strunowego].
A to tylko początek historii. Przez łączenie różnych modułów w różne konfiguracje, możesz tworzyć proste lub skomplikowane struktury, dźwięki zmieniające się w czasie, pulsujące, pływające, długie, krótkie, miękkie i szpiczaste. Wystarczy pobawić się kabelkami i po chwili stwierdzić, że już ranek 😉
Spróbuj, sam zobaczysz!
########################################################
