Opis

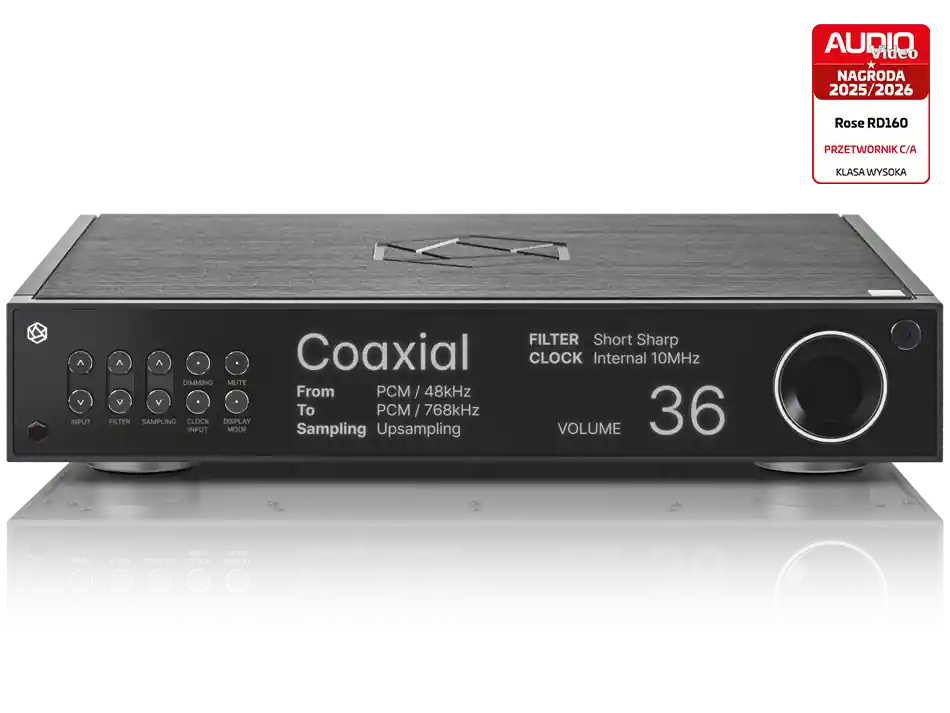

Przetwornik cyfrowo-analogowy Rose RD160
Model RD160 firmy Rose to zaawansowany DAC, który przenosi szczegółowość przetwarzania dźwięku na nowy poziom. Ta w pełni zbalansowana konstrukcja została tak zaprojektowana, aby sygnały cyfrowe od analogowych były odpowiednio oddzielone i przetwarzane z najwyższą precyzją, bez zniekształceń. W urządzeniu zastosowano niezależne zasilacze dla każdego obwodu, co dodatkowo wpływa na poprawę klarowności i dynamiki. To wszystko sprawia, że model RD160 pozwala na odtwarzanie muzyki z uwzględnieniem najdrobniejszych detali, pozwalając użytkownikowi zanurzyć się w odtwarzanych dźwiękach.
Połączenie innowacji, stylu i komfortu użytkowania
Rose RD160 to perfekcyjne połączenie nowoczesnych technologii i wyjątkowego designu. Metalowa obudowa zapewnia trwałość, a jej precyzyjnie obrobione krawędzie i gładka powierzchnia podkreślają wysoką jakość wykonania. Wyświetlacz na przednim panelu umożliwia wizualizację sposobu przetwarzania i stan sygnałów cyfrowych w różnych trybach pracy przetwornika, co zapewnia wyjątkowe wrażenia z użytkowania. Wygodne przyciski i pokrętło gwarantują intuicyjną obsługę. RD160 to nie tylko przetwornik cyfrowo-analogowy, to sprzęt audio, który doda pomieszczeniu nowoczesnego stylu i elegancji.
Moduł Rose DPC
W układzie cyfrowym zastosowano moduł DPC (Digital Processing Core), który został zaprojektowany po to, by zapewnić precyzję przetwarzania przez poszczególne elementy składowe konwertera. Moduł ten synchronizuje sygnały cyfrowe z precyzyjnym zegarem OCXO (Oven Controlled Crystal Oscillator) i dopasowuje je do sygnałów w standardzie I2S. Szczególnie podczas przetwarzania sygnałów audio wysokiej rozdzielczości wykorzystywane są procesy synchronizacji zegara i blokowania, aby zminimalizować jitter i uzyskać naturalny dźwięk. Ponadto, obwód interfejsu użytkownika oraz ścieżka cyfrowego sygnału audio są całkowicie oddzielone w celu minimalizacji zniekształceń. Taka konstrukcja gwarantuje wysokiej jakości dźwięk i kompatybilność między różnymi formatami cyfrowymi.
Architektura Rose CIM
Urządzenie wykorzystuje innowacyjną architekturę Rose CIM (Completely Isolated & Moduled), bazującą na izolacji obwodów i modułowości, dzięki której sygnał cyfrowy jest skutecznie odseparowany od analogowego. Pozwala to na uzyskanie możliwie jak najlepszej jakości dźwięku, z wyjątkowo wysokim stosunkiem sygnału do szumu. Moduł DAC w modelu RD160 to rozwiązanie dwuukładowe, w którym układ AK4191EQ obsługuje etapy filtrowania cyfrowego i początkowe etapy konwersji typu sigma-delta, a AK4499EX wykonuje konwersję cyfrowo-analogową.
W pełni zbalansowany DAC i wyjście analogowe
Do każdego kanału audio w modelu RD160 przypisany jest moduł DAC AK4191EQ, a obwód wyjścia analogowego zaprojektowano symetrycznie i zbalansowano, aby skutecznie blokować niepożądane szumy i zniekształcenia, które mogą powstawać między kanałami. Dzięki temu przetwornik cyfrowo-analogowy RD160 firmy Rose może pochwalić się wyjątkowo szerokim zakresem dynamiki i klarowną stereofonią, co przekłada się na precyzyjne odtwarzanie nawet najdrobniejszych dźwiękowych detali.
Trzy specjalnie zaprojektowane referencyjne zasilacze liniowe
W urządzeniu zastosowano aż trzy toroidalne zasilacze liniowe opracowane przez firmę Rose. Zasilacz taki oparty jest na chipsecie o bardzo niskim poziomie szumów i został zaprojektowany do niezależnego zasilania cyfrowego stopnia wejściowego oraz lewego i prawego analogowego stopnia wyjściowego, skutecznie minimalizując wzajemne zakłócenia i przesłuchy między każdym stopniem. Zasilacz utrzymuje integralność sygnału przez dostarczanie stabilnej mocy zgodnie z zapotrzebowaniem. Redukuje również drgania, aby zmaksymalizować charakterystykę przestrzenną pola dźwiękowego, zapewniając szerszą i bardziej precyzyjną scenę dźwiękową. Taka konstrukcja układu zasilania poprawia klarowność i dynamikę dźwięku, zapewniając bardziej wciągające wrażenia muzyczne.
Wysokiej jakości wejście JFET z podwójnym wzmacniaczem operacyjnym
Model RD160 wyposażony jest w wysokiej jakości podwójny wzmacniacz operacyjny z wejściem JFET. Charakteryzuje się on doskonałym czasem reakcji, dużym zakresem dynamiki i niskimi zniekształceniami. To m.in. zasługa zastosowania do jego produkcji miedzi beztlenowej o dużej czystości. Wyselekcjonowane w celu uzyskania możliwie najlepszej wydajności wzmacniacze operacyjne w przetworniku RD160 zapewniają naturalne i żywe brzmienie.
Precyzyjny zegar OCXO
Rose RD160 wykorzystuje zegar OCXO, który zwiększa dokładność wejścia cyfrowego i zapewnia bardziej precyzyjne taktowanie. OCXO jest uznawany za najdokładniejszy i najbardziej stabilny oscylator. Jest niewrażliwy na zmiany temperatury, które w przypadku konwencjonalnych układów taktujących mogą wywoływać drgania sygnału audio. Zegar OCXO tłumi wibracje, utrzymując stałą temperaturę, a tym samym gwarantując stabilną i precyzyjną pracę przetwornika cyfrowo-analogowego.
Wysokiej klasy okablowanie wewnętrzne
We wnętrzu przetwornika cyfrowo-analogowego firmy Rose zastosowano, zależnie od potrzeb, kable z miedzi beztlenowej o wysokiej czystości oraz monokrystalicznej miedzi beztlenowej. Są one wykorzystywane w obszarach, które mają decydujący wpływ na jakość dźwięku, m.in. takich jak gniazda zasilania oraz wejścia i wyjścia audio. Okablowanie wewnętrzne w modelu RD160 charakteryzuje się doskonałą przewodnością, aby zapewnić przesyłanie sygnału bez zniekształceń.
Filtr Rose NRA
Stopień analogowy w modelu RD160 wykorzystuje filtr NRA (Noise Reduction Analog), który zapewnia płaską charakterystykę praktycznie w całym zakresie przetwarzania dźwięku, nawet dla bardzo niskich częstotliwości pasma akustycznego, co jest szczególnie trudne do uzyskania w konwencjonalnych przetwornikach cyfrowo-analogowych. Dzięki temu urządzenie firmy Rose wiernie odzwierciedla oryginalny sygnał, który otrzymuje ze źródeł wysokiej jakościod głębokich basów po najwyższe tony, oddające atmosferę sceny dźwiękowej.
Regulowane napięcie wyjściowe
Wzmacniacze audio różnią się maksymalnymi wartościami napięcia wejściowego. Jeśli napięcie wyjściowe urządzenia źródłowego przekroczy tę wartość, pojawia się przesterowanie, którego rezultatem jest zniekształcony dźwięk. Model RD160 zapewnia szeroki zakres napięcia wyjściowegood 1 do 9 V, zapewniając czyste, nieprzesterowane brzmienie i stabilną współpracę z praktycznie wszystkimi dostępnymi na rynku wzmacniaczami. Dodatkowo, jeśli wybierzesz tryb Variable, który pozwala na regulację poziomu wyjściowego za pomocą pokrętła, możesz podłączyć DAC RD160 bezpośrednio do wzmacniacza mocy, bez konieczności stosowania osobnego przedwzmacniacza.
Upsampling i filtracja
Model RD160 oferuje różnorodne opcje zwiększania częstotliwości próbkowania, czyli upsamplingu, w tym upsampling do PCM i do DSD. Tryb PCM obsługuje przetwarzanie w jakości do 32 bit/768 kHz, a opcja DSD obsługuje format DSD512. Dodatkowo filtr cyfrowy oferuje sześć rodzajów filtracji o różnych odpowiedziach impulsowych. Te dwie funkcje można łatwo skonfigurować za pomocą przycisków znajdujących się na panelu frontowym. Pożądane ustawienia prezentowane są na wyświetlaczu.
Różnorodne złącza
Przetwornik cyfrowo-analogowy firmy Rose wyposażony jest w różnorodne złącza dostępne na tylnym panelu urządzenia. Wśród nich jest m.in. optyczne złącze USB, które całkowicie blokuje szum cyfrowy z urządzeń źródłowych. Złącze to umożliwia współpracę m.in. z transportem sieciowym RS130 firmy Rose. Model RD160 ma również wejście zewnętrznego zegara głównego, które zapewnia doskonałą synchronizację między urządzeniami i pozwala na wyeliminowanie zniekształceń przy wykorzystaniu połączenia optycznego, koaksjalnego czy AES/EBU między źródłem dźwięku a przetwornikiem Rose.
Najważniejsze cechy przetwornika cyfrowo-analogowego Rose RD160:
- układ DAC bazujący na czterech układach AKM (2 x AK4499EXEQ i 2 x AK4191EQ)
- sekcja zasilania oparta na trzech referencyjnych zasilaczach liniowych
- moduł Rose DPC (Digital Processing Core)
- architektura Rose CIM (Completely Isolated & Moduled)
- wysokiej jakości wejście JFET z podwójnym wzmacniaczem operacyjnym
- precyzyjny zegar OCXO (Oven Controlled Crystal Oscillator)
- okablowanie z miedzi beztlenowej o wysokiej czystości oraz monokrystalicznej miedzi beztlenowej
- filtr Rose NRA (Noise Reduction Analog)
- regulowane napięcie wyjściowe (1 do 9 V)
- zwiększanie częstotliwości próbkowania do PCM (32 bit/768 MHz)
- zwiększanie częstotliwości próbkowania do DSD512 (22.6 MHz)
- zbalansowane (XLR) i niezbalansowane (RCA) wejścia audio
- wejście zewnętrznego zegara głównego (50- i 75-omowe)
- wejście i wyjście wyzwalania 12 V
- dwa wejścia koaksjalne i jedno wejście optyczne
- wejścia HDMI I2S i PC USB-B
- optyczne wejście USB
- wejście AES/EBU
- pilot zdalnego sterowania w zestawie
- dwa warianty kolorystyczne: czarny i srebrny
